Соединительные безнапорные ПВХ детали

Свернуть описания Развернуть описания

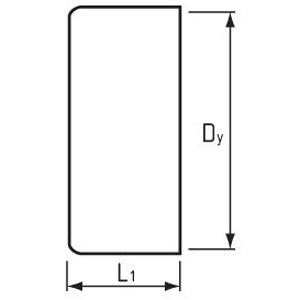

Заглушка для гладкого конца трубы

D_y, мм	Артикул	L₁, мм
110	22746310	41
160	22756310	53
200	22760310	65
250	22764310	82
315	22770310	86
400	22776310	96
500	22782310	115

↑ Вернуться в начало стрaницы

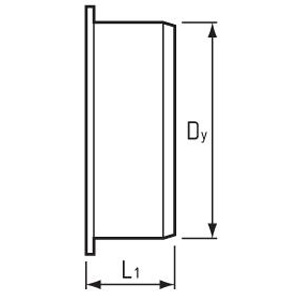

Заглушка для раструба

D_y, мм	Артикул	L₁, мм
110	22746300	63
160	22756300	69
200	22760300	65
250	22764300	115
315	22770300	135
400	22776300	155
500	22782300	350

↑ Вернуться в начало стрaницы

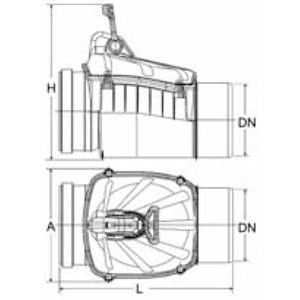

Клапан обратный ручного регулирования с ревизией

D_y, мм	Артикул	L, мм	H, мм	A, мм
110	22746410	227	266	188
160	22756410	367	333	243
200	22760410	530	-	-

↑ Вернуться в начало стрaницы

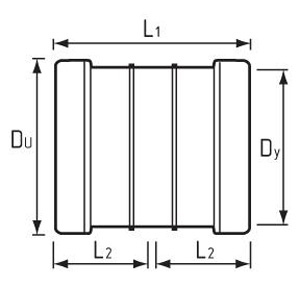

Муфта двухраструбная

D_y, мм	Артикул	D_u, мм	L₁, мм	L₂, мм
160	22756360	183	169	83
200	22760360	226	230	113
250	22764360	291	250	111,2
315	22770360	361	293	130,5
400	22776360	457	324	125,5
500	22782360	552	510	220

↑ Вернуться в начало стрaницы

Муфта защитная

D_y, мм	Артикул	D_u, мм	L₁, мм
110 коротк.	22746500	134	125
110 длинн.	22746505	138	305
160 коротк.	22756500	198	116
160 длинн.	22756505	194	305
200 коротк.	22760500	240	116
250 коротк.	22764500	288	138
315 коротк.	22770500	357	138
400 коротк.	22776500	448	198
500 коротк.	22782500	535	185

↑ Вернуться в начало стрaницы

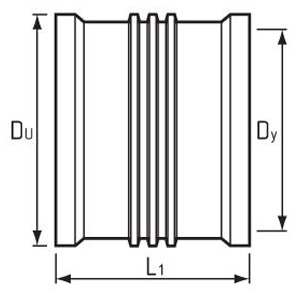

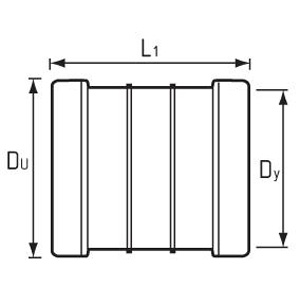

Муфта ремонтная

D_y, мм	Артикул	D_u, мм	L₁, мм
110	22746350	127	123
160	22756350	182	169
200	22760350	226	230
250	22764350	291	250
315	22770350	361	293
400	22776350	457	324
500	22782350	559	362

↑ Вернуться в начало стрaницы

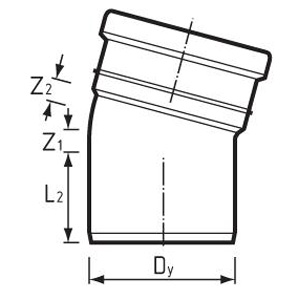

Отвод 15°

D_y, мм	Артикул	L₂, мм	Z₁, мм	Z₂, мм
110	22746215	61	9	15
160	22756215	87	23	19
200	22760215	100	13	24
250	22764215	121	19	30
315	22770215	142	23	38
400	22776215	170	29	48
500	22782215	320	37	59

↑ Вернуться в начало стрaницы

Отвод 22°

Dy, мм	Артикул	L2, мм	Z1, мм	Z2, мм
110	22746222	61	12	18

↑ Вернуться в начало стрaницы

Отвод 30°

Dy, мм	Артикул	L2, мм	Z1, мм	Z2, мм
110	22746230	61	16	22
160	22756230	87	34	29
200	22760230	101	30	30
250	22764230	121	37	49
315	22770230	142	47	61
400	22776230	170	59	78
500	22782230	320	74	97

↑ Вернуться в начало стрaницы

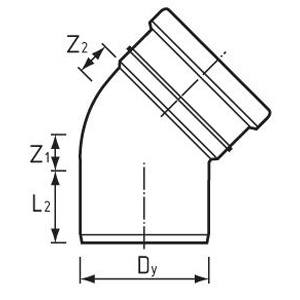

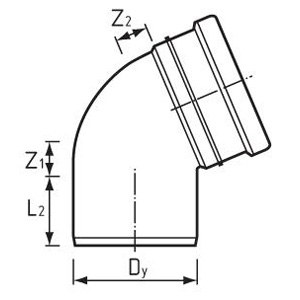

Отвод 45°

Dy, мм	Артикул	L2, мм	Z1, мм	Z2, мм
110	22746245	61	25	29
160	22756245	78	33	42
200	22760245	100	46	55
250	22764245	121	57	69
315	22770245	142	72	86
400	22776245	170	91	110
500	22782245	320	114	137

↑ Вернуться в начало стрaницы

Отвод 67°

D_y, мм	Артикул	L₂, мм	Z₁, мм	Z₂, мм
110	22746267	61	60	66
160	22756267	80	58	64
200	22760267	100	72	80

↑ Вернуться в начало стрaницы

Отвод 88,5°

D_y, мм	Артикул	L₂, мм	Z₁, мм	Z₂, мм
110	22746290	61	60	66
160	22756290	75	84	89
200	22760290	100	105	114
250	22764290	121	132	143
315	22770290	142	166	180
400	22776290	170	211	229
500	22782290	320	263	286

↑ Вернуться в начало стрaницы

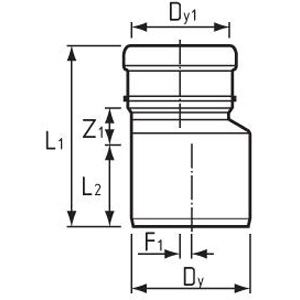

Переход

D_y, мм	D_y1, мм	Артикул	F₁, мм	L₁, мм	L₂, мм	Z₁, мм
160	110	22756320	25	172	78	37
200	160	22760320	20	227	120	38
250	200	22764320	25	298	134	50
315	250	22770320	32	334	144	65
400	315	22776320	42	374	155	85
500	400	22782320	50	740	400	130

↑ Вернуться в начало стрaницы

Переход с гладкого конца трубы ПВХ на раструб бетонной трубы

D_y, мм	Артикул	Бетон D_N, см	D_u, мм	L₁, мм
110/100*	22746380	10	148	74
160/150*	22756380	15	206	95
200/200**	22760380	20	264	220
250/250**	22764380	25	323	325
315/300**	22770380	30	375	370
400/400**	22776380	40	502	415

↑ Вернуться в начало стрaницы

Переход с раструба трубы ПВХ на гладкий конец бетонной трубы

D_y, мм	Артикул	D_N, см	D_u, мм	L₁, мм	F₁, мм
110/100*	22746390	10	152	137	73
160/150*	22756390	15	210	218	86
200/200**	22760390	20	268	259	115
250/250**	22764390	25	341	305	150
315/300**	22770390	30	400	362	197
400/400**	22776390	40	525	418	222
500/500**	22782390	50	652	475	228

* — типоразмер 100 и 160 мм

** — типоразмер от 200 до 500 мм

↑ Вернуться в начало стрaницы

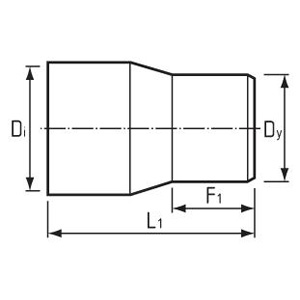

Переход с раструба трубы ПВХ на гладкий конец чугунной трубы

D_y, мм	Артикул	Чугун D_i, мм	D_u, мм	L₁, мм
110/100	22746370	126	122	66
160/150	22756370	174	226	105
200/200	22760370	232	376	150

↑ Вернуться в начало стрaницы

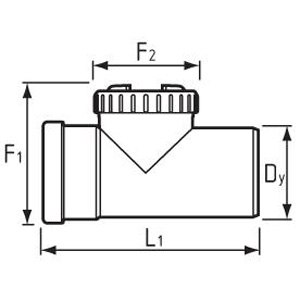

Ревизия

D_y, мм	Артикул	L₁, мм	F₁, мм	F₂, мм
110	22746400	262	150	131
160	22756400	400	185	200x100
200	22760400	524	240	330x220
250	22764400	722	300	183
315	22770400	745	370	183
400	22776400	792	—	—

↑ Вернуться в начало стрaницы

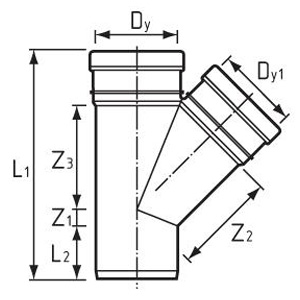

Тройник 45°

D_y, мм	D_y₁, мм	Артикул	Z₁, мм	Z₂, мм	Z₃, мм	L₁, мм	L₂, мм
110	110	22746330	41	140	85	241	61
160	110	22756330		168	158	303	74
160	160	22756331	36	193	193	381	74
200	110	22760330	58	195	239	484	100
200	160	22760331	19	220	214	407	90
200	200	22760332	46	241	241	470	99
250	110	22764330	-36	290	310	510	60
250	160	22764331	-3	260	250	550	160
250	200	22764332	24	350	310	640	166
250	250	22764333	57	340	340	680	143
315	110	22770330	-67	310	320	600	120
315	160	22770331	-33	340	340	680	180
315	200	22770332	-5	380	380	700	160
315	250	22770333	28	380	380	800	232
315	315	22770334	72	440	440	840	168
400	110	22776330	-105	340	360	700	150
400	160	22776331	-70	400	380	770	200
400	200	22776332	-43	410	400	820	230
400	250	22776333	-10	480	450	850	210
400	315	22776334	34	540	500	960	236
400	400	22776335	91	550	500	1030	249
500	160	22782331	-115	422	371	820	-
500	200	22782332	-88	470	510	870	-
500	250	22782333	-55	550	532	900	-
500	315	22782334	-11	560	583	1030	-
500	400	22782335	47	578	548	1060	-
500	500	22782336	114	652	683	1100	-

↑ Вернуться в начало стрaницы

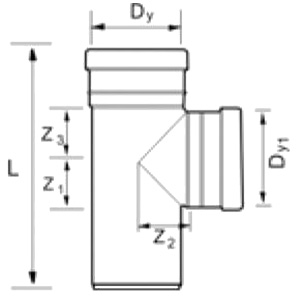

Тройник 87° 30’

D_y, мм	D_y₁, мм	Артикул	Z₁, мм	Z₂, мм	Z₃, мм	L, мм
110	110	22746340	60	61	61	236
160	110	22756340	60	168	159	342
160	160	22756341	83	131	88	352
200	110	22760340	61	100	67	-
200	160	22760341	86	108	91	394
200	200	22760342	105	111	111	435
250	110	22764340	65	129	71	-
250	160	22764341	89	132	65	-
250	200	22764342	108	134	115	-
250	250	22764343	132	138	138	-
315	110	22770340	68	160	75	-
315	160	22770341	93	162	100	-
315	200	22770342	112	165	119	-
315	250	22770343	135	169	142	-
315	315	22770344	166	173	173	-
400	110	22776340	73	201	81	-
400	160	22776341	97	203	105	-
400	200	22776342	116	205	125	-
400	250	22776343	139	209	148	-
400	315	22776344	170	214	179	-
400	400	22776345	211	219	219	-
500	160	22782341	90	220	283	770
500	200	22782342	118	253	131	800
500	250	22782343	144	257	155	870
500	315	22782344	175	333	300	880
500	400	22782345	216	267	226	950
500	500	22782346	262	274	274	1000

↑ Вернуться в начало стрaницы
