Чугунные (ВЧШГ) системы трубопроводов TRM (DUKTUS)
Компания DUKTUS является ведущим европейским и мировым производителем труб и фасонных частей из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Вся продукция изготавливается на заводах в Австрии и Германии.Чугун используется для производства водопроводных труб с 1856 года. Его главное преимущество в сравнении с большинством других материалов — долговечность. А основным недостатком до недавнего времени являлась хрупкость. Новое поколение чугуна из-за его эластичности получило название "ковкий чугун" или "Высокопрочный чугун с шаровидным графитом (ВЧШГ)". Системы трубопроводов из этого материала (трубы и фасонные части) рассчитаны на срок эксплуатации не менее 100 лет. Технические характеристики трубопроводных систем из ВЧШГ позволяют им без разрывов, повреждений внутреннего покрытия и расстыковки соединений выдерживать внешние нагрузки, сопротивляться давлению почвы, оползням, сезонным движениям грунта и воздействию транспортных нагрузок.
Компания DUKTUS является ведущим европейским и мировым производителем труб и фасонных частей из
высокопрочного чугуна с шаровидным графитом (ВЧШГ). Вся продукция изготавливается на заводах в Австрии и Германии.
Чугун используется для производства водопроводных труб с 1856 года. Его главное преимущество в сравнении с большинством других материалов — долговечность. А основным недостатком до недавнего времени являлась хрупкость. Новое поколение чугуна из-за его эластичности получило название "ковкий чугун" или "Высокопрочный чугун с шаровидным графитом (ВЧШГ)". Системы трубопроводов из этого материала (трубы и фасонные части) рассчитаны на срок эксплуатации не менее 100 лет. Технические характеристики трубопроводных систем из ВЧШГ позволяют им без разрывов, повреждений внутреннего покрытия и расстыковки соединений выдерживать внешние нагрузки, сопротивляться давлению почвы, оползням, сезонным движениям грунта и воздействию транспортных нагрузок.
Свернуть описания Развернуть описания
Трубы с раструбным соединением TYTON
Артикул:DUKTUS

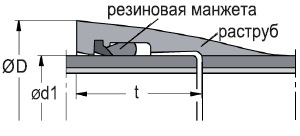

Простейшим раструбным соединением для трубопроводов из ВЧШГ является соединение с помощью резиновой манжеты TYTON (TYTON-соединение). При этом типе соединения герметичное соединение обеспечивается за счет радиального сжатия эластомерной манжеты, расположенной в полости внутри раструба, при установке гладкого конца другой трубы на свое место в раструбе. Это соединение гарантирует высокую герметичность, так как с ростом внутреннего давления растет и контактное давление между эластомером и трубой, а также легкость монтажа за счет гибкости трубопровода без потери прочности, так как в месте соединения допускается смещение в 3-5 градусов.
Dn | Размеры, мм | Вес раструба, кг | Угол поворота | |||||
d1 | D | t | труба | фасон. части | раструб-фланец | рез. манжета | ||
80 | 98 | 142 | 84 | 3,4 | 2,8 | 2.4 | 0.13 | 5 |
100 | 118 | 163 | 88 | 4,3 | 3,3 | 3.1 | 0.16 | 5 |
125 | 144 | 190 | 91 | 5,7 | 4,5 | 4.0 | 0.19 | 5 |
150 | 170 | 217 | 94 | 7,1 | 5,6 | 4.9 | 0.22 | 5 |
200 | 222 | 278 | 100 | 10,3 | 8,0 | 7.1 | 0.37 | 5 |
250 | 274 | 336 | 105 | 14,2 | 11,1 | 9.7 | 0.48 | 5 |
300 | 326 | 385 | 110 | 18,6 | 14,3 | 12.5 | 0.67 | 5 |
350 | 378 | 448 | 110 | 23,7 | 17,1 | 15.2 | 0.77 | 4 |
400 | 429 | 500 | 110 | 29,3 | 20,8 | 18.6 | 1.1 | 4 |
500 | 532 | 607 | 120 | 42,8 | 31,7 | 27.6 | 1.6 | 3 |
600 | 635 | 716 | 125 | 59,3 | 42,3 | 36.2 | 2.3 | 3 |
700 | 738 | 849 | 197 | 79,1 | 71,2 | 59.1 | 4.3 | 3 |
800 | 842 | 960 | 209 | 102,6 | 95,4 | 79.8 | 5.2 | 3 |
900 | 945 | 1042 | 221 | 129,9 | 150,3 | 122.7 | 6.3 | 3 |
1000 | 1048 | 1150 | 233 | 161,3 | 186,9 | 152,1 | 8.3 | 3 |
Дополнительно:
Трубы с фиксирующим раструбным соединением VRS/T
Трубы с фланцевым соединением
